Ommaviy materiallarni tashishda konveyer tasmasi diqqatni tortadi. Bu ko'rinadigan, qimmat va operatsiyalar uchun juda muhim. Shunga qaramay, tasmani qo'llab-quvvatlovchi komponentlar - kundan-kunga minglab tonna materiallar yukini ko'taradigan konveyerni tashuvchi rolikli agregatlar - boshqa omillarga qaraganda tasmaning ishlash muddatini aniqroq belgilaydi. Noto'g'ri yo'naltirilgan yoki ushlangan konveyer tashuvchi tsilindrni tasma qopqog'ini yemiruvchi, issiqlik hosil qiladigan, quvvat sarfini oshiradigan va oxir-oqibat, o'n minglab dollarga tushadigan kamarni muddatidan oldin almashtirishga olib keladigan eskirish nuqtasini yaratadi.

Konveyer tashuvchi rolikishlab chiqaruvchilar ma'lum operatsion muammolarni hal qilish uchun maxsus dizaynlar bilan javob berishdi: materiallarning to'planishi, kamarni kuzatish, zarba qarshiligi va atrof-muhit korroziyasi. Ushbu ixtisoslashtirilgan variantlar orasida spiral bo'shliq, parallel taroqli bo'sh ishlovchi, teskari V tipidagi bo'sh ishlovchi va sopol konveyerning har biri alohida ilovalar uchun xizmat qiladi. Ushbu konveyer tashuvchi rollarda umumiy ishlab chiqarish elementlari - yuqori chastotali payvandlangan quvurlar, yuqori zichlikdagi neylon qistirmalari, podshipniklar va yumaloq po'latdir - lekin sirt konfiguratsiyasi va funktsional optimallashtirishda farqlanadi.

Nima uchun konveyerni tashuvchi rolikni tanlash muhim?

Konveyer tizimi faqat yuk tashuvchi poezd kabi ishonchli. Konveyerni tashuvchi tsilindrni to'g'ri tasma hizalanishini saqlab, tasma va material yukini qo'llab-quvvatlaydi. Rolik ishlamay qolsa, oqibatlarga olib keladi:

• Tasma shikastlanishi: ushlangan konveyer tashuvchi tsilindrni harakatlanuvchi tasma qopqog'iga truba o'yib, statsionar abraziv yuzaga aylanadi.
• Ko'tarilgan tortishish: aylanmaydigan yoki yuqori qarshilikli roliklar haydovchi vosita quvvat sarfini oshiradi
• Materialning to'kilishi: noto'g'ri joylashtirilgan roliklar kamarni noto'g'ri joylashtirishga, materialni tizimning yon tomoniga tashlashga imkon beradi.
• Strukturaviy stress: Roliklarning notekis qarshiligi kamar tarangligining o'zgarishini keltirib chiqaradi, bu esa qo'shimchalar va qo'zg'alishlarni kuchaytiradi.

Quyida tavsiflangan ixtisoslashtirilgan konveyer rolikli konstruksiyalari har bir alohida sanoat va ilovalarda keng tarqalgan nosozlik rejimlariga murojaat qiladi.

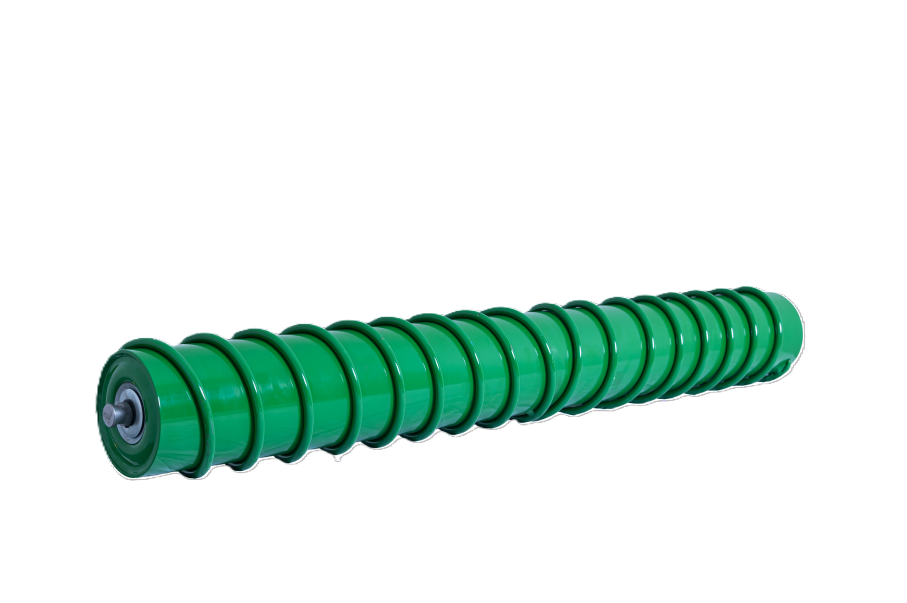

Spiral Idler: Yopishqoq materiallar uchun o'z-o'zini tozalash

Spiral bo'shashtirgich - bu materialni tashish tasma yuzasiga yopishib oladigan ilovalar uchun mo'ljallangan konveyer tashuvchi rolikli variant. Yuqori chastotali payvandlangan quvurlar, yuqori zichlikdagi neylon qistirmalari, spiral buloqlar, podshipniklar va yumaloq po'latdan yasalgan spiral bo'shliq spiral sirt konfiguratsiyasiga ega.

Ishlash printsipi

Kamar spiral bo'sh joydan o'tayotganda, spiral naqsh kamar va yopishtirilgan material o'rtasidagi sirt tarangligini buzadigan differentsial aloqa nuqtalarini hosil qiladi. Yopishqoq konlar - loy, ho'l qum, namlik bilan maydalangan ruda - konveyer tashuvchi rolikda to'planishdan ko'ra, lenta yuzasidan chiqariladi.

Asosiy ilovalar

• Agregat va qumni qayta ishlash
• Loy va minerallarga ishlov berish
• Ko'mir tayyorlash zavodlari
• Yopishqoq yoki yuqori namlikli materiallarni tashiydigan har qanday kamar

Spiral dizayni alohida kamar qirg'ichlari va tozalagichlarga bo'lgan ehtiyojni kamaytiradi, bu o'zlari parvarishlash va sozlashni talab qiladi. Passiv o'z-o'zini tozalash qobiliyatiga ega bo'lgan konveyerni ko'taruvchi rolikni qidirayotgan operatorlar uchun spiral bo'shashtirgich texnik xizmat ko'rsatmasdan yechim beradi.

Parallel taroqli bo'sh ishlovchi: o'z-o'zini tozalash tuzilmasi bilan qaytariladigan kamarni tozalash

Parallel taroqli bo'shliq bir turdagikonveyer tashuvchi rolikqaytaruvchi kamar ilovalari uchun maxsus tuzilgan. U yuqori chastotali payvandlangan quvurlar, yuqori zichlikdagi neylon qistirmalari, taroqsimon rezina halqalar, ajratgichlar, podshipniklar va yumaloq po'latdan yasalgan.

Qaytish kamar funksiyasi

Konveyer tizimining orqa tomonida - tasmaning tashish chizig'i ostida bo'sh harakatlanadigan qismida - materiallarni tashish to'planib, qaytish yo'li bo'ylab tushib ketishi va uy ishlarida muammolarni keltirib chiqarishi mumkin. Parallel taroqli bo'sh ishlovchi - bu faol tozalash ta'sirini ta'minlagan holda qaytib tasmalarni mahkamlash uchun mo'ljallangan konveyer tashuvchi rolik.

O'z-o'zini tozalash xususiyatlari

Taroq shaklidagi kauchuk halqalar kamar yuzasida mexanik tozalash harakatini yaratadi. Qaytish tasmasi ushbu konveyer tashuvchi tsilindrni ustidan o'tayotganda, yopishtirilgan material tasma bilan quyruq kasnagiga o'tishdan ko'ra joyidan chiqib ketadi va tushib ketadi. Asosiy ishlash atributlari quyidagilarni o'z ichiga oladi:

• Kam shovqin: taroq dizayni qattiq sirtli roliklarga nisbatan aloqa shovqinini kamaytiradi
• Qalin quvur devori: Qaytish tomoniga xizmat ko'rsatish uchun mustahkamlangan strukturaviy chidamlilik
• Moslashuvchan aylanish: past aylanish qarshiligi quvvat yo'qotilishini kamaytiradi
• Kam qarshilik: an'anaviy qaytariladigan bo'sh mashinalarga nisbatan rulmanning tortishish tezligi kamayadi

Konveyerning qaytish yo'llari bo'ylab materiallarni tashish bilan kurashayotgan ob'ektlar uchun parallel taroqli bo'sh ishlovchi tashqi quvvat yoki boshqaruv tizimlarini talab qilmaydigan passiv tozalash echimini taklif qiladi.

Inverted V toifali Idler: kamarni bostirish va kuzatish

Invertli V tipidagi bo'sh ishlovchi - bu, asosan, lenta konveyer tizimlarida qaytib tasmaning burchak o'zgarishini tuzatish uchun ishlatiladigan konveyer tashuvchi rolik. Uning asosiy vazifasi kamarni bostirishdir - kamarning yuqoriga uchib ketishi va strukturaviy qismlarni tirnash xususiyati oldini olish.

Tasmani bostirish funktsiyasi

Uzoq konveyerlarda, ayniqsa eğimli uchastkalari yoki yuqori tasma tezligi bo'lgan konveyerlarda, orqaga qaytish tasmasi kamar kuchlanish dinamikasi yoki havo kirishi tufayli bo'sh rollarni ko'tarishi mumkin. Yuqoriga qarab uchadigan kamar konstruktiv po'lat bilan - ko'ndalang to'sinlar, stringerlar, o'tish yo'laklari bilan aloqa qiladi - bu qopqoqning ishqalanishiga va kamar chetining shikastlanishiga olib keladi.

Ushbu konveyer tashuvchi rolikning teskari V konfiguratsiyasi tasmani ushlab turadigan va uni ushlab turuvchi profilni yaratadi, bu esa erkin aylanish imkonini beradi. Vertikal kamarning harakatlanishiga imkon beruvchi tekis qaytaruvchi bo'shliqlardan farqli o'laroq, teskari V shakli kamar holatini jismoniy jihatdan cheklaydi.

Muhrlash va atrof-muhitni muhofaza qilish

Rolikli konveyerning ikkala uchi ikki tomonlama muhrlangan podshipniklar bilan birlashtirilgan labirint muhr tuzilmalarini o'z ichiga oladi. Ushbu ikki tomonlama to'siqli tizim quyidagilarni ta'minlaydi:

• Changdan himoya qilish: Labirint muhrlari mayda zarrachalarning kirib kelishini oldini oladi
• Suvga chidamliligi: Ikki tomonlama muhrlar nam muhitda namlikni istisno qiladi
• Uzatilgan rulman muddati: ifloslanishni istisno qilish to'g'ridan-to'g'ri rulmanning ishlash muddati bilan bog'liq

Changli yoki nam muhitda - shaxtalarda, karerlarda, tashqi konveyerlarda ishlaydigan rulonli mahsulotlarni tashuvchi konveyer uchun muhrlanish sifati ko'pincha uch oy va uch yillik xizmat muddati o'rtasidagi farqdir.

Seramika konveyer bo'shliq: aşınma va korroziyaga qarshilik

Keramika konveyer bo'shashtirgichi po'lat yoki kauchukdan ko'ra alyuminiy oksidi (alyuminiy oksidi) sirtlari bilan qurilgan konveyer tashuvchi rolikdir. Ushbu material tanlovi agressiv ilovalar uchun o'ziga xos afzalliklarni beradi.

Materiallar xususiyatlari

Alyuminiy oksidi (Al₂O₃) keramika taklif qiladi:

• Yuqori qattiqlik: Rockwell HRA shkalasi bo'yicha 80 dan oshadi, po'latdan sezilarli darajada qattiqroq
• Kislota chidamliligi: po'lat roliklarni korroziyaga olib keladigan kislotali eritmalardan ta'sirlanmaydi
• Ishqorga chidamlilik: asosiy muhitda kimyoviy jihatdan barqaror
• Aşınmaya qarshilik: po'lat yoki kauchukni yorib yuboradigan o'tkir, qattiq materiallar bilan aloqa qilishdan omon qoladi

Tegishli ilovalar

Keramika konveyer tashuvchi rolik konchilik, qum va shag'al, po'lat metallurgiya, kimyo sanoati va boshqa sohalarda keng qo'llaniladi:

• Yuqori qattiqlikdagi materiallar (temir rudasi, takonit, granit) po'lat bo'shliqlarni tezda eskiradi.
• Korroziy muhitlar (o'g'it zavodlari, kimyoviy ishlov berish) po'lat yuzalarga hujum qiladi
• Tasmaning yuqori tezligi an'anaviy konveyerning rulonli yuzalarida aşınmayı tezlashtiradi

Savdolar

Seramika bo'shliqlari odatda po'latdan yasalgan bo'shliqlarga qaraganda qimmatroq va og'irroq bo'lib, kamar qo'zg'aysan quvvati va strukturaviy yordamni hisobga olishni talab qiladi. Biroq, ishqalanish tufayli bir necha oyda bir marta bo'sh ishlovchilar o'zgarib turadigan operatsiyalar uchun keramikaning xizmat qilish muddati uzaytirilishi ko'pincha mukofotni oqlaydi. Keramika konveyer tashuvchi tsilindrni almashtirishlar o'rtasida uzoqroq intervallarni taklif qiladi, mehnat xarajatlarini va texnik xizmat ko'rsatish uchun to'xtab qolish vaqtini kamaytiradi.

Umumiy ishlab chiqarish sifati ko'rsatkichlari

Spiral, taroqli, teskari V, keramika rolikli konveyerning barcha turlari bo'yicha ma'lum ishlab chiqarish xususiyatlari konfiguratsiyadan qat'iy nazar sifatni ko'rsatadi.

Yuqori chastotali payvandlangan quvur

Konveyer tashuvchi rolikning quvur korpusi tekis, yumaloq va doimiy devor qalinligida bo'lishi kerak. Yuqori chastotali payvandlash minimal ichki chirog'i va izchil metallurgiya bilan tikuv hosil qiladi. Sifatsiz quvurlar rolikning eksantrikligini keltirib chiqaradi, bu esa tebranish va kamar chayqalishini keltirib chiqaradi.

Yuqori zichlikdagi neylon qistirmalari

Muhrlar ifloslanishni istisno qiladi. Past zichlikdagi muhrlar namlikni yutadi, shishiradi va samaradorlikni yo'qotadi. Yuqori zichlikdagi neylon o'lchamdagi barqarorlikni saqlaydi, moylash materiallarini ichkarida saqlaydi va ifloslantiruvchi moddalarni saqlaydi. Rolikli muhrni ko'taruvchi konveyer ko'pincha xizmat muddatini belgilaydigan komponent hisoblanadi.

Rulmanlar

Ikki tomonlama muhrlangan rulmanlar (shuningdek, umr bo'yi muhrlangan rulmanlar deb ataladi) oldindan moylangan va hech qanday texnik xizmat ko'rsatmaydi. Konveyerni tashuvchi rulmanni tanlash yuk va tezlik talablariga mos kelishi kerak; kichik o'lchamli podshipniklar muddatidan oldin ishdan chiqadi, katta o'lchamli podshipniklar esa keraksiz xarajatlarni oshiradi.

Dumaloq po'lat

Mil uchlari va podshipniklarni o'rnatish sirtlari yaxshi yumaloqlik va sirt qoplamasini talab qiladi. Noto'g'ri vallar noto'g'ri joylashishni keltirib chiqaradi, podshipniklarni notekis yuklaydi va konveyerni ko'taruvchi rolik yig'ilishining erta ishdan chiqishiga olib keladi.
